YZU系列卧式B型振动电机

2018/3/21 15:41:41

振动电机_防爆振动电机_仓壁振动器_振动平台_给料机_新乡市宏达振动设备有限责任公司

　　

20180321154345_1112

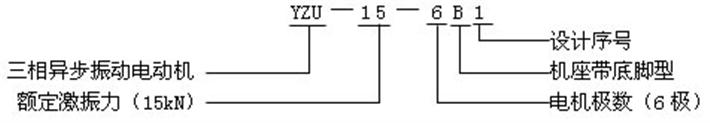

型号说明：

20180321154356_6425

特点：
1、设计合理，选材精良，效率高，温升低，使用寿命长；
2、激振力与出力配合适当，机体质量轻，起动力矩大，体积小；
3、因利用平稳的回转产生振动，噪声低；
4、全封闭结构，可在任何无防爆要求的粉尘下工作；
5、只需调整偏心块夹角，就可调节激振力 ；
6、可根据振动电机的安装方式改变激振力的方向 ；
7、可多机组组合成各种振动形式，以完成各种作业要求。

使用条件：
环境温度：-20℃～40℃
海拔高度：不超过1000m
电 压：380V
频率： 50Hz
绝缘等级： F
防护等级： IP55、IP65、IP66
工作方式： S1
冷却方式： IC410
安装方向：任意方向（贴有安装指示标志的除外）

序号 型号 技术数据 安装尺寸 外形尺寸 质量kg 图号
额定
激振力
kN 		额定
转速
r/min 		额定
功率
kW 		额定
电流
A 		A B N-φK AA BB H G HD L D

2极

1 YZU-0.6-2B 0.6 2800 0.06 0.20 106 62 4-8.5 130 86 46 24 129 198 83 6 图2
2 YZU-2-2B1 2 0.12 0.35 106 62 4-9 125 100 61 24 157 237 103 9 图2
3 YZU-3-2B 3 0.20 0.50 150 90 4-14 188 150 92 12 203 256 172 15 图1
4 YZU-4-2B 4 0.25 0.65 140 90 4-18 176 162 90 20 199 291 143 20 图3
5 YZU-6-2B 6 0.40 0.90 150 120 4-18 200 160 100 36 225 317 162 25 图2
6 YZU-8-2B 8 0.55 1．20 170 120 4-18 210 200 105 18 235 345 185 35 图3
7 YZU-10-2B 10 0.75 1.60 170 120 4-18 210 200 105 18 235 349 185 47 图3
8 YZU-16-2B 16 1.20 2.50 190 180 4-22 250 246 130 25 278 427 211 60 图3
9 YZU-20-2B 20 1.50 3.25 205 130 4-26 260 246 160 20 331 454 265 83 图3
10 YZU-30-2B 30 2.20 4.33 260 150 4-32 325 256 160 25 346 540 254 97 图3
11 YZU-40-2B 40 3.00 5.80 320 190 4-32 390 304 200 35 410 562 333 160 图3
12 YZU-50-2B 50 3.70 7.35 320 190 4-32 390 304 200 35 410 562 333 172 图3

4极

1 YZU-2-4B 2 1440 0.12 0.37 150 90 4-14 188 150 92 12 205 242 172 16 图1
2 YZU-2.5-4B 2.5 0.12 0.37 160 100 4-14 188 150 92 12 205 242 172 17 图1
3 YZU-5-4B 5 0.25 0.78 140 105 4-14 168 160 105 16 225 299 185 25 图3
4 YZU-8-4B 8 0.37 0.86 170 120 4-18 210 200 105 18 235 387 185 35 图3
5 YZU-10-4B 10 0.55 1.46 170 120 4-18 210 200 105 18 235 391 185 51 图3
6 YZU-20-4B 20 1.10 2.38 205 130 4-26 260 230 150 24 306 470 265 78 图3
7 YZU-25-4B 25 1.50 3.20 205 130 4-26 260 230 150 24 306 500 265 80 图3
8 YZU-32-4B 32 1.50 3.20 205 130 4-26 260 230 150 24 306 554 265 88 图3
9 YZU-35-4B 35 1.50 3.20 205 130 4-26 260 230 150 24 306 554 265 91 图3
10 YZU-50-4B 50 2.20 4.70 320 150 4-32 390 250 180 30 391 542 333 153 图3
11 YZU-75-4B 75 3.70 7.64 320 120 6-32 400 370 200 30 427 648 364 285 图5

6极

1 YZU-3-6B1 3 960 0.25 0.76 160 125 4-15 190 155 100 40 230 373 179 29 图2
2 YZU-3-6B3 3 0.25 0.76 140 100 4-13 170 130 100 35 230 373 179 29 图2
3 YZU-4-6B 4 0.37 1.07 150 120 4-13 175 150 100 163 233 393 179 33 图2
4 YZU-6-6B 6 0.55 1.50 175 140 4-13 202 170 105 152 250 434 193 42 图2
5 YZU-15-6B1 15 1.10 2.90 205 130 4-26 260 230 150 24 306 496 265 85 图3
6 YZU-20-6B1 20 1.50 3.70 260 150 4-32 325 230 160 24 316 530 290 92 图3
7 YZU-20-6B3 20 1.50 3.70 260 180 4-26 325 256 160 25 346 542 290 125 图3
8 YZU-25-6B 25 1.50 3.70 260 150 4-32 325 256 160 25 346 542 290 130 图3
9 YZU-30-6B 30 2.20 5.04 320 150 4-32 390 250 180 30 391 544 333 159 图3
10 YZU-32-6B 32 2.40 5.66 350 220 4-38 430 330 190 35 400 594 333 176 图4
12 YZU-36-6B 36 2.20 5.04 320 150 4-32 390 250 180 30 391 544 333 172 图3
13 YZU-40-6B 40 3.00 6.73 320 150 4-32 390 250 180 30 391 600 333 191 图3
14 YZU-40-6B1 40 3.00 6.69 350 220 4-38 430 330 190 35 400 630 333 189 图4
15 YZU-50-6B 50 3.70 8.30 320 165 4-32 390 265 200 35 410 601 364 220 图3
16 YZU-50-6B1 50 3.20 7.48 350 250 4-38 430 330 190 35 400 674 333 220 图4
17 YZU-60-6B 60 3．70 8．33 350 220 4-38 430 330 190 35 400 722 333 237 图4
18 YZU-75-6B 75 5.50 11.00 440 248 4-38 520 346 240 40 467 710 404 352 图3
19 YZU-75-6B1 75 5.50 11.00 320 120 6-32 400 370 200 30 427 780 364 353 图5
20 YZU-75-6B2 75 5.50 11.00 380 125 6-38 480 370 200 30 427 780 364 355 图5
21 YZU-100-6B 100 980 7.50 16.00 440 140 6-34 520 414 240 35 498 794 434 520 图5
22 YZU-100-6B1 100 7.50 16.00 440 140 6-45 530 414 240 35 498 794 434 493 图5
23 YZU-135-6B 135 9.0 18.90 480 140 8-45 570 510 265 38 529 908 484 672 图6
24 YZU-160-6B 160 11.0 22.90 480 140 8-45 570 510 265 38 529 970 484 735 图6
25 YZU-180-6B 180 13.0 26.60 520 120 8-45 610 510 270 40 564 986 484 821 图6
26 YZU-210-6B 210 15.0 30.00 520 120 8-45 610 510 270 40 564 1050 484 886 图6
27 YZU-240-6B 240 18.0 36.50 520 120 8-45 610 510 270 40 564 1076 484 920 图6

8极

1 YZU-20-8B 20 720 1.50 3.80 260 150 4-32 325 256 160 25 346 598 290 158 图3
2 YZU-30-8B 30 2.20 5.40 320 150 4-32 390 250 180 30 391 600 333 202 图3
3 YZU-40-8B 40 3.00 7.20 320 165 4-32 390 265 200 35 410 637 364 254 图3
4 YZU-50-8B 50 3.70 9.50 380 125 6-39 460 330 220 35 437 706 404 333 图5
5 YZU-75-8B 75 5.50 14.60 440 140 6-34 520 414 240 35 498 890 434 536 图5
6 YZU-100-8B 100 7.50 18.80 480 140 8-45 570 510 265 38 529 932 484 700 图6
