YZU系列侧板C型振动电机

2018/3/21 15:54:26

振动电机_防爆振动电机_仓壁振动器_振动平台_给料机_新乡市宏达振动设备有限责任公司



20180321155945_1581

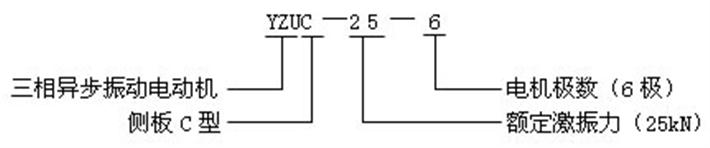

型号说明:

20180321155955_4706

特点:
1、设计合理,选材精良,效率高,温升低,使用寿命长;
2、简化中间传动结构,安装维护方便,降低机械能耗,节约电能;
3、激振力与出力配合适当,起动力矩大,同步性能好;
4、因利用平稳的回转产生振动,噪声低 ;
5、只需调整偏心块夹角,就可调节激振力;
6、可多机组合成各种振动形式,以满足各种作业要求。

使用条件:
环境温度:-20℃~40℃
海拔高度:不超过1000m
电 压:380V
频率: 50Hz
绝缘等级: F
防护等级: IP55
工作方式: S1
冷却方式: IC410
安装方向:水平安装

序号 型号 额定
激振力
kN
额定
转速
r/min
额定
功率
kW
额定
电流
A

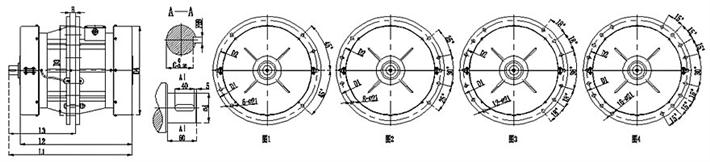

安装及外形尺寸 安装
螺栓
质量
kg
备注
D1 D2 D3 D4 L1 L2 L3 B C F φd
4极
1 YZUC-50-4 50 1460 2.25 5.10 455 415 365 333 550 478 316 24 55 12 60 M20 178 图1
2 YZUC-75-4 75 1465 3.70 8.42 500 450 400 364 650 578 373 30 55 12 60 M20 249 图2
6极
1 YZUC-15-6 15 960 1.10 2.73 370 330 280 265 557 484 325 24 32 8 36 M20 111 图1
2 YZUC-25-6 25 960 1.80 4.22 405 365 315 290 570 498 321 24 41 8 41 M20 162 图1
3 YZUC-35-6 35 975 2.40 5.55 455 415 365 333 590 518 336 24 45 12 50 M20 194 图1
4 YZUC-50-6 50 975 3.70 8.03 500 450 400 364 650 578 373 30 55 12 60 M20 262 图2
5 YZUC-75-6 75 980 6.00 13.69 530 480 430 404 741 669 409 30 55 12 60 M20 368 图2
6 YZUC-100-6 100 985 7.50 17.30 590 540 480 464 796 724 439 36 55 12 60 M20 510 图3
7 YZUC-135-6 135 980 9.00 20.28 700 650 580 574 800 724 435 36 53 18 60 M20 679 图4
8 YZUC-160-6 160 985 11.00 24.22 700 650 580 574 851 778 459 36 53 18 60 M20 761 图4
